TETRA – eine ganz besondere „Spielwiese“
TETRA – eine weitere digitale Spielwiese…
Auch in unserem Ortsverband werden etliche TETRA-Funkgeräte unterschiedlicher Baureihen genutzt.
TETRA ist eine weitere digitale Betriebsart die, auf den ersten Blick, neben DMR, C4FM und D-Star eher eine Nische für Digital-Nerds darstellen mag. Das könnte man so, von der reinen Verbreitung, durchaus so ableiten – verdient hat TETRA dies jedoch definitiv nicht.
In der Region Schleswig-Flensburg haben wir, dank der Amateurfunkgruppe Nord, eine sehr gute TETRA-Anbindung die eine nahezu flächendecke TETRA-Abdeckung von der Nordseeküste bis zu Ostsee ermöglicht.
Der Begriff „TETRA“ steht für „Terrestrial Trunked Radio“ und stellt einen Standard für digitalen Bündelfunk dar.
Die Herkunft liegt deutlich im „Profibereich“ und so lassen sich mit TETRA Universalnetze aufbauen, über die der gesamte betriebliche Mobilfunk von Anwendern wie Behörden, Industrie- oder auch Nahverkehrsbetrieben abgewickelt werden können. TETRA ist das am weitesten verbreitete Funksystem der Polizei und anderer „Blaulichtbehörden“, also Behörden und Organisationen mit Sicherheitsaufgaben (BOS), weltweit.
Von der technischen Seite ist TETRA als Zeitmultiplex-System (TDMA) mit vier Zeitschlitzen von jeweils 14,167 ms Länge pro Trägerfrequenz spezifiziert. Damit hebt sich TETRA deutlich von DMR mit zwei nutzbaren Zeitschlitzen ab.
Die Geräte stammen beispielsweise von Motorola, Sepura, Hytera und anderen Herstellern. Innerhalb unserer „Community rund um Schleswig“ sind wir fast durchweg mit Motorola unterwegs.
Im Gegensatz zu Behörden arbeiten wir unverschlüsselt im 70cm-Band (UHF). Zum Mithören bzw. Mitsprechen bedarf es eines TETRA-Gerätes welches für den Amateurfunk geeignet ist. Also eine ähnliche Vorgehensweise wie bei DMR.
Interessierten Mitgliedern stellen wir leihweise ein TETRA-Handfunkgerät Motorola MTP-3550 zum Testbetrieb zur Verfügung – dieses ist mit unserem Clubcall DL0SX programmiert (tnx Peter DB5NU). Auf diese einfache Weise können unsere Mitglieder etwas genauer in TETRA-Welt hineinschnuppern.
Für die Motorola-Nutzer unter uns hat Robin DN9RB eine Taschenkarte erstellt, die wesentliche Infos für den TETRA-Betrieb mit Motorola-Geräten wiedergibt – dies sind z.B. die verfügbaren Nutzergruppen, Betriebshinweise und das Schalten des Repeaterbetriebs.
Die Taschenkarte TETRA-Betrieb für Funkamateure könnt Ihr HIER herunterladen.
TETRA bietet, im Vergleich zu den übrigen digitalen Betriebsarten „neuer Bauart“, zwar noch die Einschränkung einer deutlich geringeren Abdeckung, wiederum bietet der TETRA-Betrieb auch „Features“ die DMR & Co. nicht vorweisen können. Noch dazu ist die Gesprächsqualität vergleichbar gut und angenehm in der Verständigung.
TETRA ermöglicht uns zwei wesentliche Betriebs-Modi:
1. Der TMO-Modus
Im Modus Trunked Mode Operation können alle angebundenen Funkgeräte über eine Netz-Infrastruktur miteinander kommunizieren. Hierzu ist die Verbindung über eine TETRA-Zelle notwendig. Für uns Schleswiger befindet sich sich eine solche Basisstation bzw. TMO-Zelle auf dem Schliekieker als Relais-Funkstelle DM0SL.
Weitere Infos zu TETRA-Zellen in unserem Einzugsbereich auf der Website der Amateurfunkgruppe Nord.
Dabei wird die Sprache zeitlich so komprimiert, dass eine kontinuierliche Zweiwegekommunikation über zwei versetzte Zeitschlitze auf derselben Frequenz möglich ist.
Hierbei ist auch das „Gegensprechen“ (Voll-Duplex-Betrieb) möglich, bei dem zwei Teilnehmende wie im Telefonnetz miteinander kommunizieren können. Eine, im Digital-Amateurfunk, einzigartige Möglichkeit, die aber auch vergleichsweise ressourcenbindend ist.
Weiterhin das „bedingte Gegensprechen“ (Halb-Duplex-Betrieb) möglich bei dem die Teilnehmenden, vergleichbar dem allseits bekannten Relaisfunkverkehr, miteinander kommunizieren können.
Für die vernetzte Kommunikation sind etliche Gesprächsgruppen geschaltet die gezielt angerufen werden können oder auch in der der Gesamtheit im „Scan-Modus“ abgehört werden können. Weiterhin ist, zu Notfunkzwecken, eine gesonderte Gesprächsgruppe geschaltet.
2. Der DMO-Modus
Im Modus Direct Mode Operation (Direktmodus bzw. Wechselsprechen) können Funkgeräte, ohne Verwendung einer Basisstation und unabhängig vom TETRA-Netz, miteinander kommunizieren. Für uns Funkamateure entspricht dies dem klassischen Simplexbetrieb. Auf diese Weise können TETRA-Geräte auch außerhalb einer Netzanbindung gezielt, im Direktbetrieb, genutzt werden.
Eine Besonderheit dabei ist, dass ein einzelnes Funkgerät als Relaisstation (Repeater) zur Anbindung der übrigen TETRA-Geräte einsetzbar ist. Auf diese Weise kann zum Beispiel ein Mobilfunkgerät in einem Fahrzeug als Relais die Funkversorgung der angebundenen Handfunkgeräte genutzt werden. Eine deutliche Alleinstellung unter den digitalen Betriebsarten im Amateurfunk.
Es ist weiterhin möglich, ein Funkgerät als „Gateway“ zu verwenden, so dass z. B. ein Mobilfunkgerät, an einem abgelegenem Ort mit schlechter Funkversorgung, eine Verbindung für örtliche Handfunkgeräte im DMO zum entfernten Funkturm in TMO herstellt.
Solltet Ihr Euch für TETRA interessieren, seid Ihr bei uns goldrichtig !
Wir versuchen Euch hier einen grundlegenden Überblick und etwas Hilfestellung bei den ersten Schritten zu und in TETRA zu geben.
Wichtige Links:
Dazu bieten wir Euch Links zu den den wesentlichen Internetseiten, die sich mit TETRA beschäftigen:
- Übersicht über den Status der deutschen TETRA-Repeater und der eingewählten Nutzer (externer Link)
- „TETRA-Dashboard mit User-Liste (externer Link)
- SvxLink-Dashboard (externer Link)
- Link zur TELEGRAM-TETRA-Gruppe
Unsere Downloads:
Ein paar Tipps & Hinweise:
- Kaufe KEIN TETRA-Gerät aus einer unbekannten Quelle. Es ist nicht sichergestellt ob dieses Gerät für Amateurfunkzwecke geeignet ist. Vorzugsweise kaufst Du Dein Gerät gleich bei einem OM, der Dir Dein Gerät programmieren kann und eine aktuelle Nutzerdatenbank hinterlegt. Hole Dein Gerät besser ab und lasse Dir die Bedienung erklären.
- Für die Nutzung von TETRA benötigst Du eine DMR-ID. Dieses kann natürlich Deine „ganz normale“ DMR-ID sein.
- Weiterhin ist Deine ID im TETRA-Netz freizuschalten.
- Das Programmieren von TETRA-Geräten ist nicht mit der Programmierung eines Codeplugs bei DMR oder ähnlichen Systemen vergleichbar. Es verhält sich deutlich komplexer und benötigt eine spezielle Software. Wir haben hier „in der Community“ jedoch ein motiviertes und qualifiziertes Team, das sich darum kümmert und gerne unterstützt.
- Ein gutes Einsteigergerät ist das Motorola MTP 850 oder auch das MTP 850S (anderer Mikrofon-Anschluss). Dieses bekommt man, aus zuverlässiger Quelle, auch für ca. +/- 200€.
- Motorola-Tipps:
- Nicht alle Handfunkgeräte verfügen über einen SMA-Anschluss sondern über ein Motorola-Sonderformat. Das sollte unbedingt der Nutzung von externen Antennen beachtet werden. Entsprechende Adapter muss man sich (aus einer alten HRT-Antenne) selbst bauen, da die käuflich zu erwerbenden Adapter gen „unbezahlbar“ tendieren.

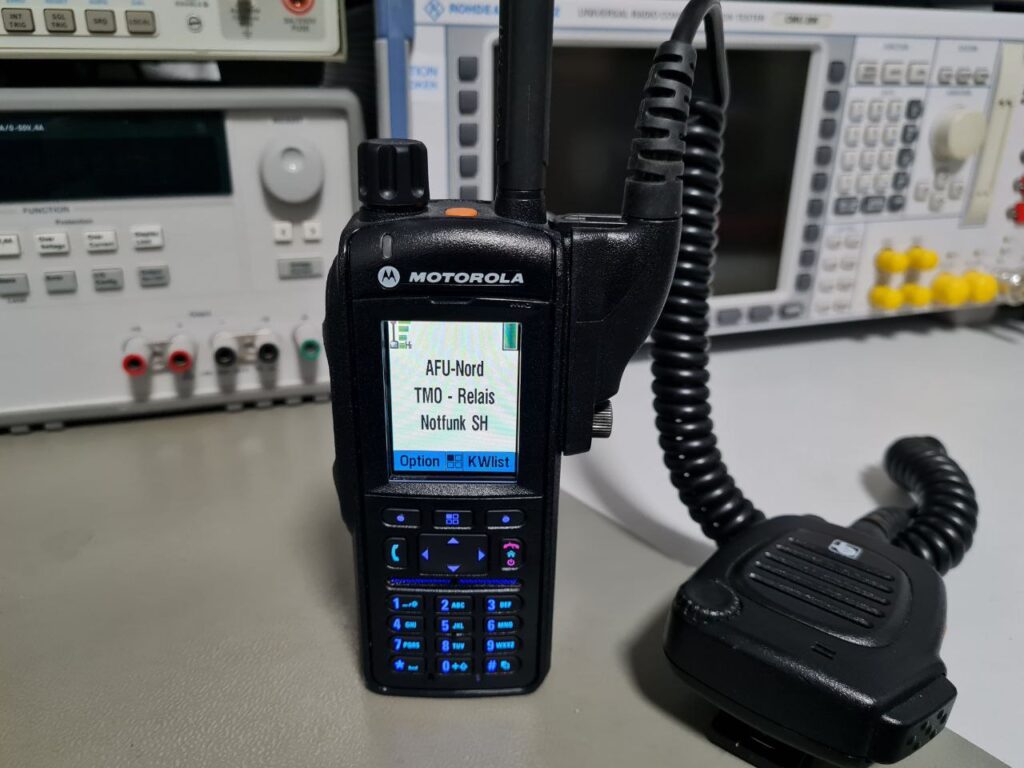

- Motorola-Geräte „lieben“ Originalzubehör. Lasst die Finger von Drittanbieter-Akkus, Ladegeräten, KFz-Adaptern etc. da es hier gerne Probleme gibt. Mit externen Mikrofonen beim „Behördenanschluss“ z.B. am MTP 850S oder dem MTP 6550 gibt es in der Regel keine Probleme.
- Komme bei Fragen auf uns zu !
